业界最高的吐出压力！
安全设计，本质防爆。采用可低速运行和高压输出的机械式空气切换阀。
非常适合压滤机、循环操作和喷雾供给泵。
完全自吸式，无需引水，可高效输送流体。
安全结构不需要防爆措施，因此可以在任何地方使用。

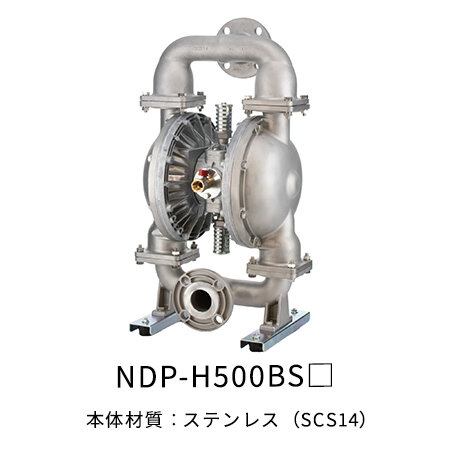

NDP-H50 系列的标称口径为 2″ (50 mm)，最大吐出量约为460L/min。
最大可通过固体颗粒尺寸8mm或更小。
■主要用途
脱模剂和涂层剂的应用，脱模剂的循环和喷涂，抽出工厂废水和废油，供应油、冷却液、油漆等。
特征
■适用于高压输出和低速运行
最高吐出压力0.85MPa，即使在低速运行时也能保持行程的稳定。
■运转压力范围更广
即使空气供给不稳定，也可通过超低压启动，使输送材料的负担抑制到最小限度。
■更节能
压力损耗低，实现了最大压力的压送。
■机械切换
| 可实现低压、低速运行和高压输出 |
| 基于机械结构的空气切换阀，能使行程更加稳定。 |
 |
规格
| 泵体材质 | A: 铝合金 (ADC12/AC4C-T6) | S:不锈钢（SCS14） | F: 铸铁 （FC250） | P:玻纤增强聚丙烯 （PP-GF） | |
| 膜片材质 | |||||
| C: 氯丁橡胶 (CR) | NDP-H50BAC （854402） | NDP-H50BSC （854418） | NDP-H50BFC （854441） | NDP-H50BPC （854457） | |
| N: 丁腈橡胶 (NBR) | NDP-H50BAN （854403） | NDP-H50BSN （854419） | NDP-H50BFN （854442） | NDP-H50BPN （854458） | |
| E:三元乙丙橡胶 (EPDM) | NDP-H50BAE （854404） | NDP-H50BSE （854420） | NDP-H50BFE （854443） | NDP-H50BPE （854459） | |
| V:氟橡胶 (FKM) | NDP-H50BAV （854405） | NDP-H50BSV （854421） | NDP-H50BFV （854444） | NDP-H50BPV （854460） | |
| T:聚四氟乙烯 (PTFE) | NDP-H50BAT （854406） | NDP-H50BST （854422） | NDP-H50BFT （854445） | NDP-H50BPT （854461） | |
| H:热塑性聚醋弹性体 (TPEE) | NDP-H50BAH （854407） | NDP-H50BSH （854423） | NDP-H50BFH （854446） | NDP-H50BPH （854462） | |
| S:热塑性聚乙烯弹性体 (TPO) | NDP-H50BAS （854408） | NDP-H50BSS （854424） | NDP-H50BFS （854447） | NDP-H50BPS （854463） | |
| H/T: 热塑性聚酯弹性体 (TPEE) | NDP-H50BAH/T （854409） | NDP-H50BSH/T （854425） | NDP-H50BFH/T （854448） | NDP-H50BPH/T （854464） | |
| 接液部材质 | |||||
| 球阀 | NDP-H50B□H/T:PTFE 其他：与膜片材质相同 | ||||
| 阀座 | NDP-H50BAT:A5056 其他：与膜片材料相同 | NDP-H50BST:SUS316 其他：与膜片材质相同 | NDP-H50BFT:SUS316 其他：与膜片材质相同 | PP | |
| 阀体 | 与本体材质相同（一体型） | ||||
| 中心盘 | A5056 | SUS316 | SS400 | PP-GF SCS13 （内芯材料） | |
| 规格 | |||||
| 口径 | 2″（50mm） | ||||
| 材料连接 | 吸入口 | JIS法兰 10K 50A相当 | Rc 2 | JIS法兰 10K 50A相当 | |
| 吐出口 | |||||
| 空气连接 | 供气口 | Rc 3/4（含空气阀） | |||
| 排气口 | Rc 3/4（含消音器） | ||||
| 供气压力 | NDP-H50B□T: 0.15～0.7 MPa ※1 其他：0.1～0.85 MPa ※1 | NDP-H50BPT: 0.15～0.7 MPa ※1 其他： 0.1～0.7 MPa ※1 | |||
| 最高吐出压力 | NDP-H50B□T:0.7MPa 其他：0.85MPa | 0.7MPa | |||
| 吐出量/工作周期 | PTFE膜片：1.3 L ※2 其他膜片：3.5 L ※2 | ||||
| 最大吐出量 | PTFE膜片：340 L/min ※3 其他膜片：460 L/min ※3 | PTFE膜片： 320 L/min ※3 其他膜片：460 L/min ※3 | |||
| 最大空气消耗量 | PTFE膜片：4000 L/min (ANR) 其他膜片：4500 L/min (ANR) | PTFE膜片：4500 L/min (ANR) 其他膜片：4000 L/min (ANR) | |||
| 固体颗粒最大尺寸 | 最大8mm | ||||
| 最大自吸高度 | NDP-H50B□T:3 m 其他：5 m | ||||
| 净重 | NDP-H50BAT: 33.5kg 其他：35.2kg | NDP-H50BST: 54.0kg 其他：57.5kg | NDP-H50BFT: 58.5kg 其他： 62.0kg | NDP-H50BPT: 32.5kg 其他： 34.0kg | |
※1树脂制泵体型号的最大供给气压取决于液体温度。
※2吐出量仅作参考，根据具体使用条件可能会有所不同。
※3最大吐出量仅作参考，为了有效使用膜片和其他耗材请根据所需条件选择高于所需条件（1.5倍以上）的泵。
尺寸图和性能曲线
下载资料
零件清单
CAD文件
配件
空气单元
气动三联件（空气过滤器+调压阀+油雾器）
过滤空气中的水分和杂质，保护泵的零部件。将润滑油进行雾化并注入空气流中，随压缩空气流入需要润滑的部位。根据使用条件，可以成套或单独使用。
※请使用专用支架和空气软管。
