高耐腐蚀隔膜泵！
安全设计，本质防爆。 中心体采用耐腐蚀的玻纤增强聚丙烯(PP-GF)可用于输送化学品和各种液体。
完全自吸式，无需引水，可高效输送流体。
安全结构不需要防爆措施，因此可以在任何地方使用。 NDP-P25 系列的标称口径为 1″ (25 mm)，最大吐出量约为160L/min。
最大可通过固体颗粒尺寸为3mm 或更小。
■主要用途
化学品、纯水、废液供应，防爆区域易燃液体输送，食品配料、添加剂输送，管道清洗液供应，废油、废水收集，酒精、消毒剂、溶剂输送。
特征
■中心体采用耐腐蚀的玻纤增强聚丙烯(PP-GF)
该产品耐腐蚀、防锈，适合输送化学品和各种液体。
■雅玛达设计的空气切换阀“C-SPOOL”
YAMADA设计的空气切换阀免预装润滑脂，无需外部润滑。C型弹簧可防止空气切换阀运行期间发生中停，实现稳定运行。
■空气切换阀“C-SPOOL”
| C型弹簧可减少空气切换阀运行期间发生中停现象 实现泵的稳定运行 | 配备复位按钮 可减少由空气切换阀磨损导致泵中停产生的停机时间 |
 |  |
| 真正免润滑的空气切换阀 空气切换阀和先导阀均为免润滑设计,无需定期润滑 | 维护便利 更换快速高效，减少停机时间 |
 |
规格

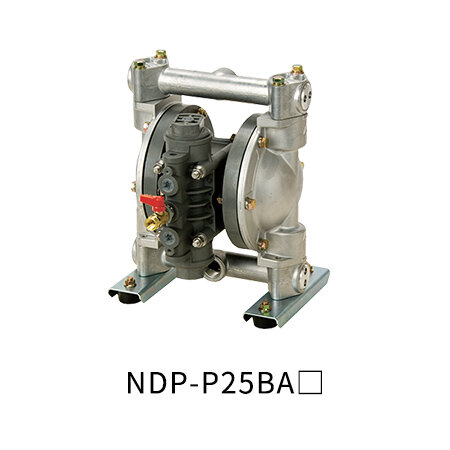

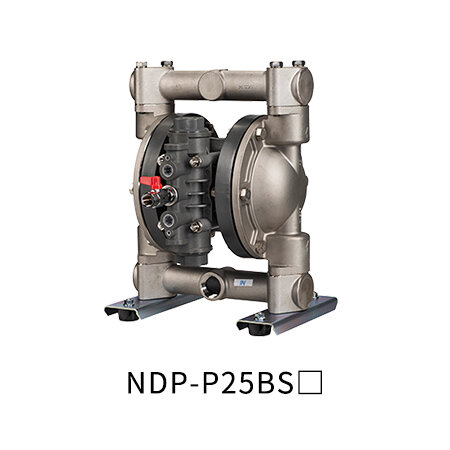

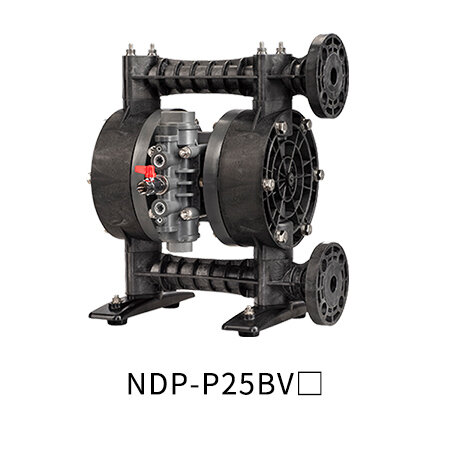

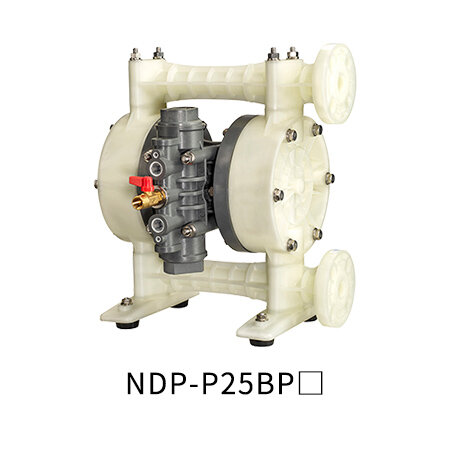

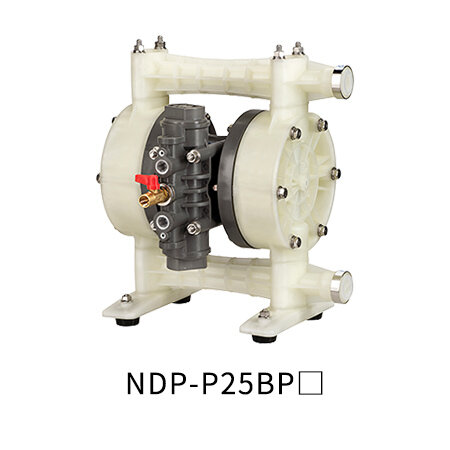

| 泵体材质 | A: 铝合金 (ADC12) | S:不锈钢（SCS14） | P:玻纤增强聚丙烯 （PP-GF） | P:玻纤增强聚丙烯 （PP-GF） | V:聚偏二氟乙烯（PVDF-CF） | V:聚偏二氟乙烯（PVDF-CF） | |
| 膜片材质 | |||||||
| C: 氯丁橡胶 (CR) | NDP-P25BAC （854115） | NDP-P25BSC （854129） | NDP-P25BPC （854157） | NDP-P25BPC-FL（854178） | – | – | |
| N: 丁腈橡胶 (NBR) | NDP-P25BAN （854116） | NDP-P25BSN （854130） | NDP-P25BPN （854158） | NDP-P25BPN-FL（854179） | – | – | |
| E:三元乙丙橡胶(EPDM) | NDP-P25BAE （854117） | NDP-P25BSE （854131） | NDP-P25BPE （854159） | NDP-P25BPE-FL（854180） | NDP-P25BVE （854950） | NDP-P25BVE-FL（854961） | |
| V:氟橡胶 (FKM) | NDP-P25BAV （854118） | NDP-P25BSV （854132） | NDP-P25BPV （854160） | NDP-P25BPV-FL（854181） | NDP-P25BVV （854951） | NDP-P25BVV-FL（854962） | |
| T:聚四氟乙烯 (PTFE) | NDP-P25BAT （854119） | NDP-P25BST （854133） | NDP-P25BPT （854161） | NDP-P25BPT-FL（854182） | NDP-P25BVT （854952） | NDP-P25BVT-FL（854963） | |
| H:热塑性聚醋弹性体 (TPEE) | NDP-P25BAH （854120） | NDP-P25BSH （854134） | NDP-P25BPH （854162） | NDP-P25BPH-FL（854183） | NDP-P25BVH （854953） | NDP-P25BVH-FL （854964） | |
| S:热塑性聚乙烯弹性体 (TPO) | NDP-P25BAS （854121） | NDP-P25BSS （854135） | NDP-P25BPS （854163） | NDP-P25BPS-FL （854184） | – | – | |
| H/T:热塑性聚酯弹性体 (TPEE) | NDP-P25BAH/T （854217） | NDP-P25BSH/T （854218） | NDP-P25BPH/T （854220） | NDP-P25BPH/T-FL （854221） | – | – | |
| 接液部材质 | |||||||
| 球阀 | NDP-P25B□H:NBR NDP-P20B□H/T:PTFE 其他：与膜片材质相同 | ||||||
| 阀座 | SMS1025 | SUS316 | PP-GF | PVDF-CF | |||
| 阀体 | ADC12 | SCS14 | |||||
| 中心盘 | NDP-P20BAT:A5056 其他： SUS316 | SUS316 | PP-GF SCS13 （内芯材料） | PP-GF SCS13 （内芯材料） | |||
| 规格 | |||||||
| 口径 | 1″ (25 mm) | ||||||
| 液体连接 | 吸入口 | Rc 1 | JIS法兰10K 25A相当 | Rc 1 | JIS法兰10K 25A相当 | ||
| 吐出口 | |||||||
| 空气连接 | 供气口 | Rc 3/8 | |||||
| 排气口 | Rc 3/4 | ||||||
| 供气压力 | 0.2～0.7MPa ※1 | ||||||
| 最高吐出压力 | 0.7MPa | ||||||
| 吐出量/工作周期 | PTFE膜片：500 mL ※2 其他膜片：600 mL ※2 | ||||||
| 最大吐出量 | 160L/min※3 | ||||||
| 最大空气消耗量 | PTFE膜片：1800 L/min (ANR) 其他膜片：1600 L/min (ANR) | ||||||
| 固体颗粒最大尺寸 | 最大 3mm | ||||||
| 最大自吸高度 | NDP-P25B□T:2m 其他:5m | ||||||
| 净重 | 11.0kg | 18.0 kg | 9.5 kg | 9.5kg | 12.0 kg | 12.0 kg | |
※1树脂类泵体，最大供气压力会受液体温度影响(请见液体温度-压力关系图）。
※2所提供的吐出量仅为大致值。吐出量会因输送液体和配管条件等因素而有所不同。
※3最大吐出量仅作参考，为了有效延长膜片和其他耗材的寿命，请根据使用条件选择高于所需条件（1.5倍以上）的泵。
尺寸图和性能曲线
下载资料
零件清单
使用说明书
膜片泵用维护手册
CAD文件
配件
空气单元
气动二联件（空气过滤器+调压阀）
过滤空气中的水分和杂质，保护泵的零部件。
根据使用条件，可以成套或单独使用。
YAMADA隔膜泵可以在没有外部润滑的情况下使用二联件（以下条件除外）
・DP-10系列、NDP-H系列
・需要连续运行1小时以上的工况
・需要输送的流体或环境在70°C以上的工况
※请使用专用支架和空气软管。
